En el vídeo se muestra un experimento del Efecto Larsen a Efecto Joule, utilizando transformadores de sonido de Alta Z para líneas de 100 voltios.
En la fotografía siguiente se muestran 4 transformadores de Alta Z para líneas de 100 voltios con secundarios con tomas de: 1, 2, 3 y 4 vatios y cargados con resistencias de 8 ohmios y 2 vatios (hemos cargado la salida de 4 vatios, referencia 9551). Se han puesto al rojo vivo para deleite de nuestros sentidos de la vista y olfato.
Los 4 transformadores en paralelo nos lleva a los siguientes datos: 16 vatios total, 580 ohmios de Z medidos con el medidor de Z y aplicando la ecuación de:
P = VxV/Z
VxV = 100 x 100 = 10.000 teórico
V x V = 16/580 = 9280 práctico
Por tanto la aproximación es muy alta, se cumplen las tolerancias por fabricación y posible error en las medidas. Nuestro medidor de Z y potencia es magnífico para test en instalaciones de megafonía y se convierte en una herramienta imprescindible para el Técnico de Megafonía.
Al tratar de resolver problemas de megafonía en exteriores y de grandes distancias recurrimos a utilizar tensiones altas y corrientes pequeñas, reduciendo pérdidas y adaptando impedancias.

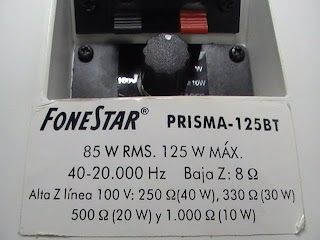

Con el medidor de impedancias CESVA se comprueban los datos en Alta Z para líneas de 100 V (Z y potencia), los valores prácticos son correctos, el transformador incorporado en la caja acústica de Alta Z ha superado la prueba de calidad. Aplicando la ecuación:
P = VxV/Z
Y cambiando el conmutador de 250, 330, 500 y 1000 ohmios de Z, se corresponden con 40, 30, 20 y 10 vatios.
Catálogo JESIVAPágina 27, Transformadores línea altavoz. Referencia: 9611 (1ª Línea).
Página 28, Transformadores Sonorización línea de 100 V. Referencia: 9551 (0-1-2-3-4W).
https://docs.google.com/leaf?id=0B6fFh--p8Mh9NTY5ZWUxNDktMDBiYS00MzY5LTgzODMtNTI2NzU5YzA2MTky&hl=en
Coleccionable Sonido EGI
https://docs.google.com/leaf?id=0B6fFh--p8Mh9OTAzNDhiMGUtZjM5ZC00MzY1LWEwZmEtZjBiZmQ2ZjQzMzBj&hl=en
Continuará... juan.torralba.bravo@gmail.com
