El montaje de las placas solares con sus respectivos soportes se ha realizado en la fachada del Aula-Taller de Electrónica, un cuadro electrónico-eléctrico gobierna su control horario y circuito de protección.
El alumbrado nocturno del patio del Instituto se realiza con 2 lámparas de bajo consumo de 80 vatios cada una. Siendo la carga de la batería a 10 Amperios máximo, proporcionando una autonomía de 5 horas.
Procedimiento para realizar la instalación
INSTALACIONES FOTOVOLTAICAS AISLADAS
Son aquellas que aprovechan la radiación solar para generar electricidad mediante paneles fotovoltaicos para consumo propio. La corriente que se genera en estos paneles es corriente continua.
Fuente: http://www.ritrinsa.com/

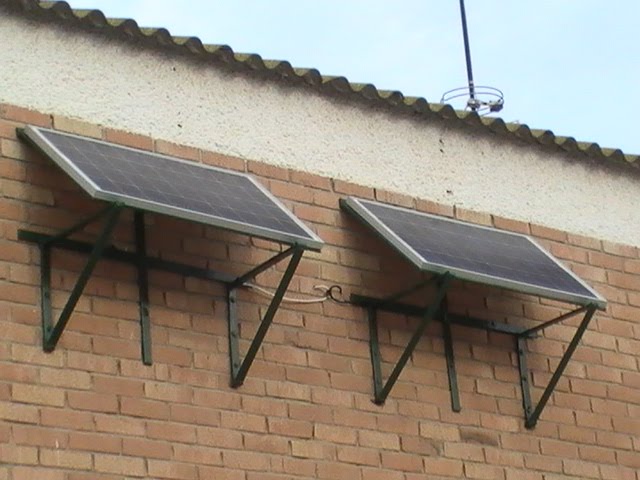

Grupo de dos paneles fotovoltaicos interconectados en paralelo para el aprovechamiento de la radiación solar del lugar (100 vatios de pico por panel).
Montar Paneles
Construir estructura metálica soporte.
Atornillar los perfiles de aluminio a los paneles.
Anclar el conjunto firmemente a la pared.
Derivar a tierra con cable de protección y pica.
Conectar a las cajas de registro los cables de salida, respetando la polaridad positiva y negativa.
Orientar al Sur Geográfico e inclinación a máxima corriente en el amperímetro del regulador de carga.
REGULADOR DE CARGA
El regulador de carga se encarga de evitar la descarga profunda de la batería o la sobrecarga de la misma, alargando de esta forma su vida útil.
Dos paneles de 100 vatios de pico en paralelo (12 amperios máximo).
Las cargas de 12 voltios, bombillas y tubos fluorescentes (6 x 15 vatios y 6 x 18 vatios).
La batería de 12 voltios 180 amperios x hora.
Comprobar la corriente en el amperímetro. Tensiones de paneles y batería.
Verificar la desconexión de la batería a carga máxima.
BATERÍA
La batería acumula la energía producida por el sistema de generación, para que la vivienda disponga de suministro en los momentos que ambos paneles de la instalación no estén produciendo energía por falta de sol.
Instalar
Voltímetro cero al centro +/- 15 voltios fondo escala.
Amperímetro cero al centro +/- 15 amperios fondo escala, verificando el sentido de carga y descarga.
Comprobar el comportamiento de la batería: generador descarga y receptor carga.
CARGAS
Alumbrado a 12 voltios de tensión continua, tubos y bombillas de bajo consumo.
Cablear Bombillas encendido electrónico de 15 vatios, respetando polaridad en casquillos.
Tubos fluorescentes encendido electrónico de 18 vatios, respetando polaridad.
INVERSOR
Convierte la tensión continua de la batería a 220 voltios alterna, alimentando receptores de la vivienda (12 Vcc / 220 Vca).
ComprobarPérdidas del inversor en vacio.
Potencia máxima con carga resistiva de 180 vatios hasta la protección.
Medir la intensidad de consumo mínima y máxima.
VÍDEO Nº 1:
Continuará... juan.torralba.bravo@gmail.com
